項目  型號

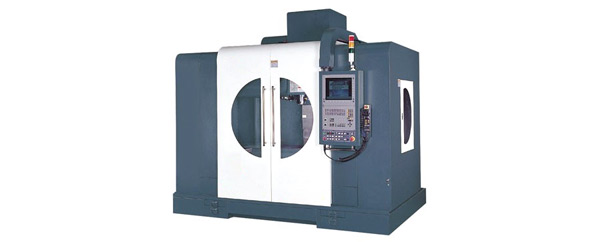

JET-1000

工作臺面積 (mm)

1200 x 600(47.2"x23.6")

縱向最大行程 (X 軸) (mm)

1020(40.2")

橫向最大行程 (Y 軸) (mm)

610(24")

垂直最大行程 (Z 軸) (mm)

500(19.7")

主軸鼻軸至工作臺距離 (mm)

100~600(3.9"~23.6")

主軸中心至滑道面 (mm)

180(7.1")

主軸錐度

BBT-40 / HSK A63 (選配)

主軸轉速 (rpm)

60~15000 直結式主軸 (標準)
15000 / 18000 / 20000 內藏式主軸 (選配)

主軸馬達 (kW)

7.5 / 11 直結式主軸 (標準)

17 / 21 內藏式主軸 (選配)

X-Y-Z 快速進給 (m / min)

40 / 40 / 24

切削進給率 (mm / min)

1~12000

刀具選擇模式

雙向任意式 , 最短距離選刀

儲刀數

24 刀, 適用甩臂式 (標準)

32 刀或以上, 適用甩臂式 (選配)

相鄰刀最大刀具直徑 (mm)

75(3")

最大刀具直徑 (mm)

100(3.9")

最大刀具長度 (mm)

300(11.8")

最大刀具重量 (kg)

10(22 lb)

工作臺負載 (kg)

800(1760 lb)

機器重量 (kg)

8000(17600 lb)

機器尺寸 (L × W x H) (mm)

3100 x 2800 x 2870(122"x110.2"x113")

切削能力(S45C)

銑削 (cc / min)

240

鑽孔 (mm)

30

攻牙

M30 x P3.5

• 機器規格變更時，恕不另行通知。
• 以上表列所有規格以發那科控制系統為準。
