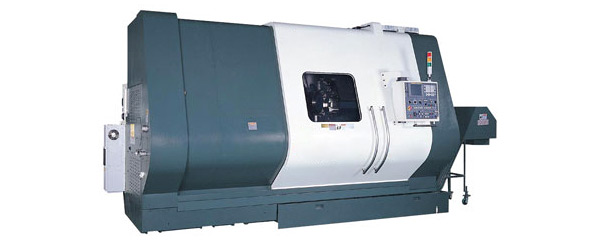

床面旋徑

1020 (40.2")

鞍面旋徑

800 (31.5")

夾頭尺寸

304 (12") (標準)
381 (15") (選配)

381 (15") (標準)
450 (17.7") (選配)

510 (20.1") (標準)
610 (24") (選配)

夾頭通孔直徑

91 (3.6") (標準)
102 (4") (選配)

116 (4.6")

139 (5.5")

主軸鼻端

A2-8 / A2-11 (選配)

A2-11

A2-15

主軸孔徑

115 (4.5")

132.5 (5.2")

152 (6")

主軸變速段數(s)

自動高低檔

自動4段變速

主軸轉速

皮帶式齒輪箱

3000適用12"夾頭
2800適用12"夾頭
2500適用15"夾頭

2000

1500 (標準)
1400 (選配)

內齒式齒輪箱

-

-

1200

主軸馬達(kW)
(30 min / con.)

22 / 26 (標準)

22 / 26 (標準)
30 / 37 (選配)

30 / 37 (標準)
37 / 45 (選配)

主軸軸承直徑

160 (6.3")

180 (7.1")

200 (7.9")

刀塔刀位數(mm)

12

橫向最大行程(X軸) (mm)

420 (16.5")

Y軸行程(選配) (mm)

±75 (3")

縱向最大行程(Z軸)(mm)

800/1200/1600 (31.5"/47.2"/63")

快速進給(m / min)

X: 12 Y: 10 Z: 16

尾座行程

500/900/1300 (19.7"/35.4"/51.2")

尾座心軸行程

125 (4.9")

尾座心軸直徑

?125 (4.9")

尾座心軸錐座(kW)

MT#5

伺服馬達動力(X軸) (kW)

7

伺服馬達動力(Y軸) (kW)

3

伺服馬達動力(Z軸) (kW)

7

床臺斜度

60°

機臺重量 (lb)

11200
(24640)

12200
(26840)

13300
(29260)

11300
(24860)

12300
(27060)

13400
(29480)

11350
(24970)

13350
(29370)

13450
(29590)

機器尺寸

W x H

2270 x 2765 (89.4" x108.9")
2290 x 2765 (90.2" x 108.9") (適用於ST-70)

L

5132 / 6195 / 6482
(202" / 243.9" / 255.2")

1.冷卻系統

2.防濺護罩

3.中空3爪式夾頭

4.可程式油壓尾座

5.鏈?zhǔn)匠枷到y(tǒng)

6.工具箱及各式操作手冊

7.直結式刀把

8.自動潤滑系統(加裝警示裝置)

9.鹵素工作燈

10.發那科控制器0i-TD

11.圖像式對話軟體0i (0iTD) ;圖像式對話軟體i(31i-B)

1.C軸機構(C.S.軸搭配磁環不加齒輪箱/ C.F軸搭配齒輪箱)

2.刀具量測系統(Renishaw TS-20 or BULM NT-A2 / NT-A3)

3.刀座(VDI刀把)

4.雙主軸

5.大孔徑主軸:?236, ?318, ?360, ?410, ?510 (適用於H,X系列)

6.中心架(手動或自動對心)

7.避免刀具干涉之頭部鈑金內凹設計

8.上沖屑斜坡道
